Schemat elektryczny klimy w Escort 16 16v pilnie potrzebny

[AdamGr]

Witam wszystkich.

Wiem że były podobne szukam na forum lecz ogólnie brak.
Poszukuję jak w temacie + jakieś fotki jak ktoś ma.
Schemat lub opis podłączenia przewodów podciśnieniowych do sterowania obiegiem zamkniętym.
Prosze o przesyłkę na mail'a

Adam

[darcun4]

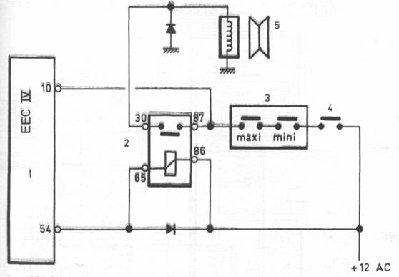

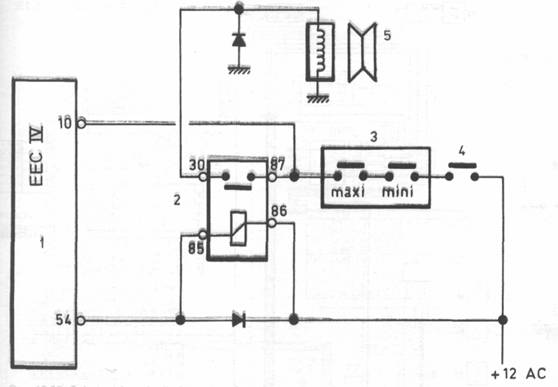

Rys. 12.27. Schemat Instalacji elektrycznej klimatyzacji 1 — elektroniczne urządzenie sterujące systemu wtrySkOWO-zapłonowego EECIV, 2—przekaźnik klimatyzacji, 3—czujnik ciśnienia klimatyzacji, 4—wyłącznik odszraniania, 5—sprzęgło elektromagnetyczna klimatyzacji

[WieSiu]

AdamGr, to potrzebujesz schemat elektryczny czy co, bo piszesz o przewodach podcisnienowych, ktore jesli chodzi o obieg zamkniety to sa potrzebne do uniesienia klapki w obudowie dmuchawy. Troche wiecej konkretow, a na pewno pomozemy

[AdamGr]

Sprawa jest następująca.
Do mojego ESCORTA chcę wpakować klimę ( schładzacz ), a że nie mam jednego dawcy więc mam problemiki.
1) Tunel nawiewu wraz ze schładzaczem mam ze scorpio, załączanie obiegu wewnętrznego jest podciśnieniowo ale poprzez elektrozawór i zbiorniczek z zaworem zwrotnym. łopatologicznie jak dasz napięcie na elektrozawór to otwiera dojscie do pompki zamkniecia obiegu wewnętrznego, ale na przewodach jest zbiorniczek z zaworem zwrotnym czyli jak zassa po elektrozaworze to ma nie puścić jak spadną Ci obroty na silniku i spadnie podciśnienie co jest bardzo logicznym rozwiazaniem - stąd prośba jak to dokładnie powpinać.

Na tiunelu jest jeszcze termistor wraz z odszraniaczem - kolejne 4 przewody

2) Osuszacz wraz chłodnicą mam z Renault 19 - czujnik na osuszaczu 4 przewody
3) Przewody klimy - opcja różne wraz z czujnikiem ciśnienia - kolejne 4 kable

4) Sprężarka 2 kable (+ i -)
5) lubię kombinować

Stąd prośba o dokładną rozpiskę całości.

[Yagr]

Sprawa jest następująca.
Do mojego ESCORTA chcę wpakować klimę ( schładzacz ), a że nie mam jednego dawcy więc mam problemiki.
1) Tunel nawiewu wraz ze schładzaczem mam ze scorpio, załączanie obiegu wewnętrznego jest podciśnieniowo ale poprzez elektrozawór i zbiorniczek z zaworem zwrotnym. łopatologicznie jak dasz napięcie na elektrozawór to otwiera dojscie do pompki zamkniecia obiegu wewnętrznego, ale na przewodach jest zbiorniczek z zaworem zwrotnym czyli jak zassa po elektrozaworze to ma nie puścić jak spadną Ci obroty na silniku i spadnie podciśnienie co jest bardzo logicznym rozwiazaniem - stąd prośba jak to dokładnie powpinać.

Na tiunelu jest jeszcze termistor wraz z odszraniaczem - kolejne 4 przewody

2) Osuszacz wraz chłodnicą mam z Renault 19 - czujnik na osuszaczu 4 przewody
3) Przewody klimy - opcja różne wraz z czujnikiem ciśnienia - kolejne 4 kable

4) Sprężarka 2 kable (+ i -)
5) lubię kombinować

Stąd prośba o dokładną rozpiskę całości.
_________________

łął, to ty nie montujesz klimy tylko robisz swap hybrydowy klimatyzacji no to życzę powodzenia! może jeden WieSiu ci w tym temacie pomoże bo on ze swoją klimą też nieźle dziargał

[WieSiu]

tak,ale wszystko na oryginalnych Escortowskich czesciach, z tego samego silnika (choc z innego tez sie da,ale duzo szukania mocowan by bylo). Na pewno da rade zalozyc z czesci roznych producentow,ale bedzie to bardzo trudne. Zwlaszcza jesli chodzi o mocowania kazdego elementu.

W zalacznikach dalej schematy elektryczne do klimatyzacji w escortach od 1995 roku do 1997 (pozniej juz jest sterowanie przez komputer silnika)

[AdamGr]

Dzięki za schematy, mam nadzieję że mi pomogą.
Wiem że ogromna walka przedemną ale napewno się opłaci.

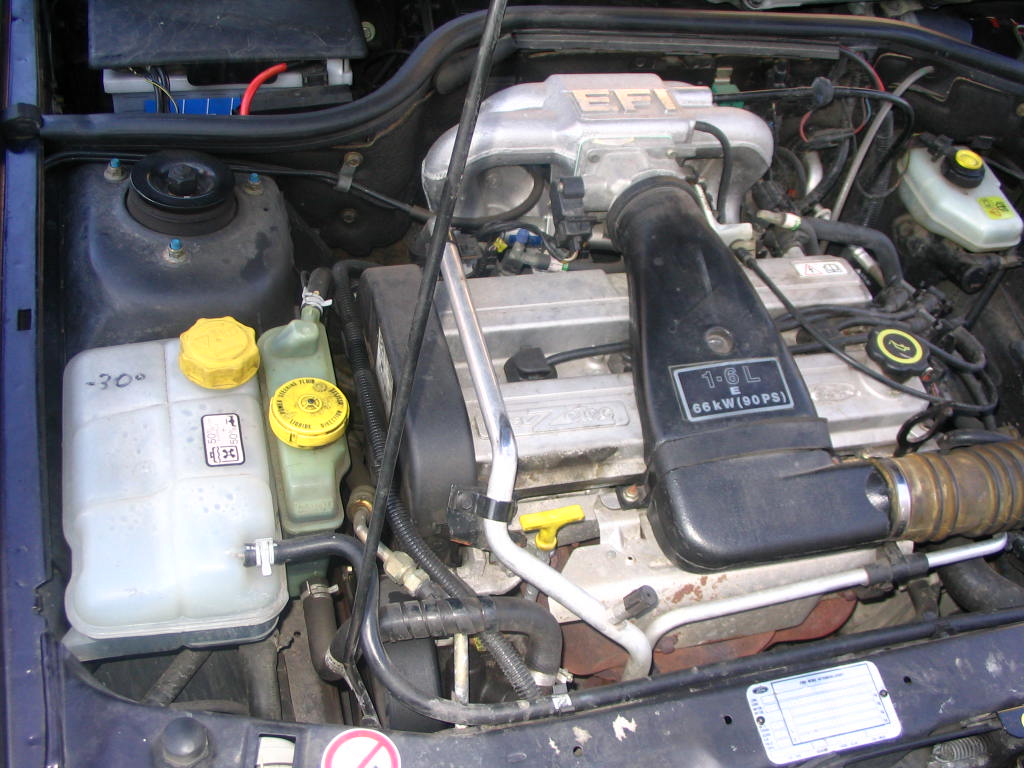

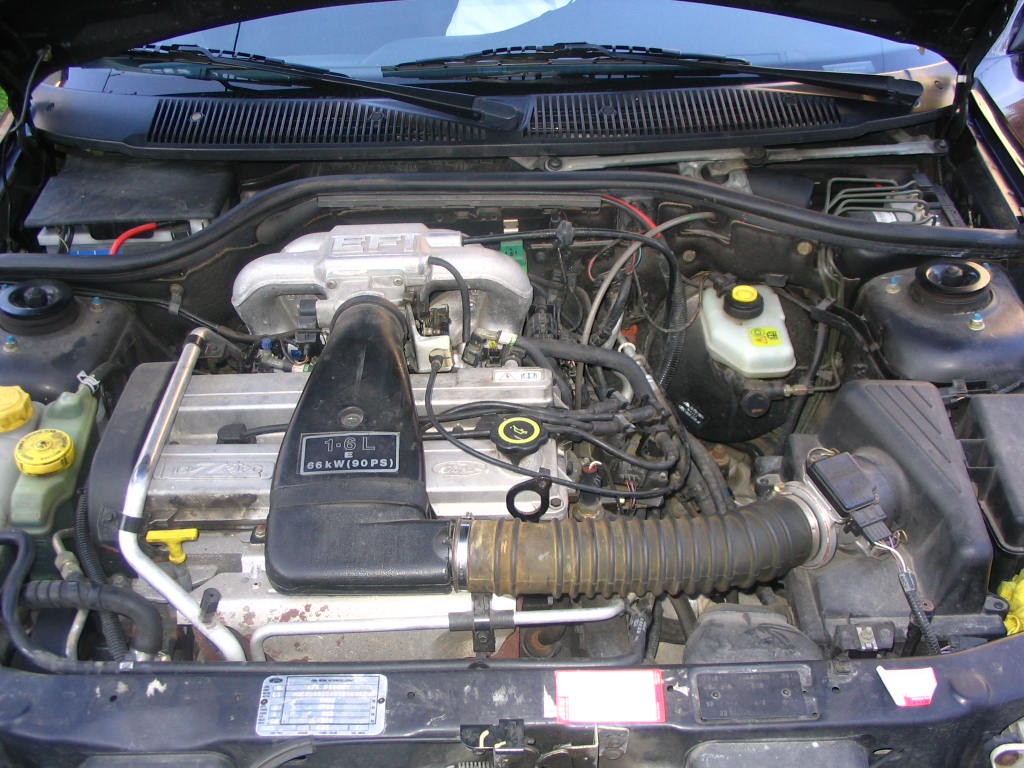

Mam jeszcze prośbę do wszystkich czytających a posiadających klimę w swoich Escortach o fotki komory silnikowej.

Wiesiu jak zakładałeś u siebie to przełącznik klimy i obiegu zamkniętego posiada podłaczenie przewodów ciśnieniowych ( wężyków podciśnienia) ? Tak jak to jest w Mondeo?

Adam

[Jamszoł]

AdamGr, przełącznik klimy jest czysto elektryczny.
http://siec.no-ip.com/forum/viewtopic.php?t=2480 - tu masz zdjęcie i opis gdzie co idzie.
Masz tu jeszcze zdjęcia komory plus poszukaj zdjęć czujników - gdzieś znajdziesz mój post gdzie porobiłem zdjęcia różnym czujnikom.
Na jednym z nich jest czujnik odpowiadający za załączenie wentylatora na 2 bieg a po lewej stronie od niego jest pojemnik na czynnik chłodzący.

[WieSiu]

przelacznik jest elektroniczny, a przy puszce z parownikiem i wentylatorem (w podszybiu) jest taki urzadzonko ktore pod wplywem podanego napiecia przepuszcza podcisnienie

[AdamGr]

Witam

Dziękuję wszystkim za pomoc oraz za podanie schematów.
Jak tylko dotrą do mnie przewody to biorę się za montaż.

Adam

[WieSiu]

liczymy chociaz na jakies pogladowe fotki, zeby sobie zobaczyc ile z tym miales problemow


Powodzenia w tej trudnej operacji (wiem,ze jest trudna,bo tez ja robilem,ale mialem latwiej bo na oryginalnych czesciach )

[AdamGr]

Witam ponownie.

Na wstępie pragnę przeprośić za ilość i wielkość zamieszczonych fotek.

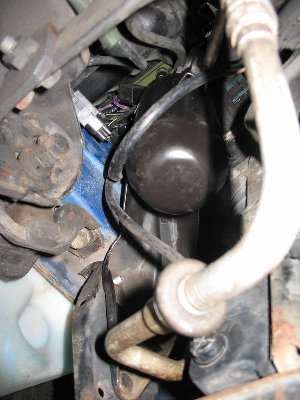

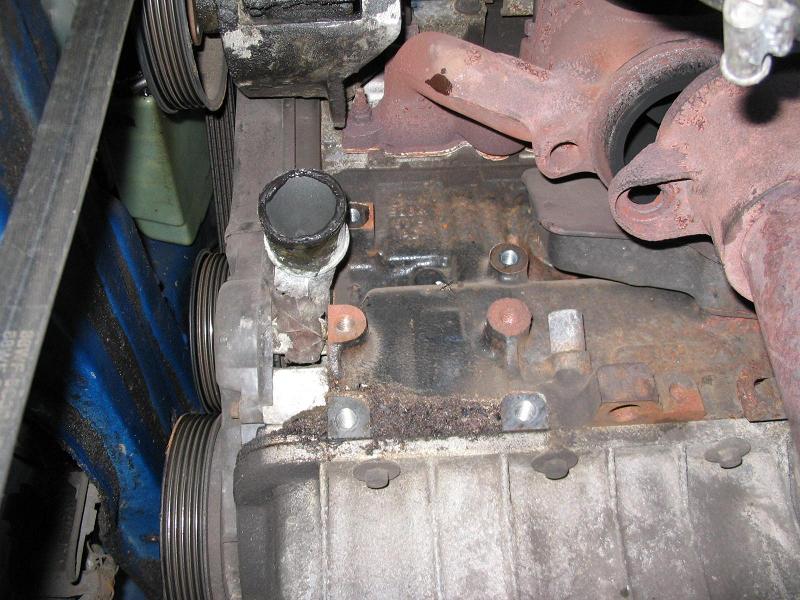

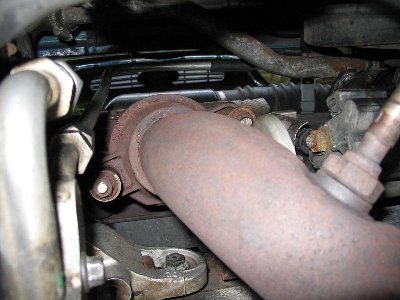

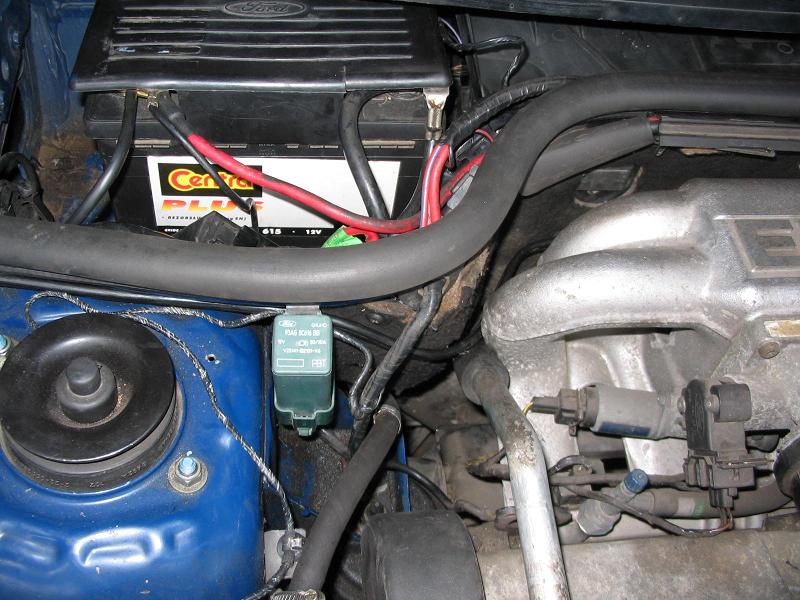

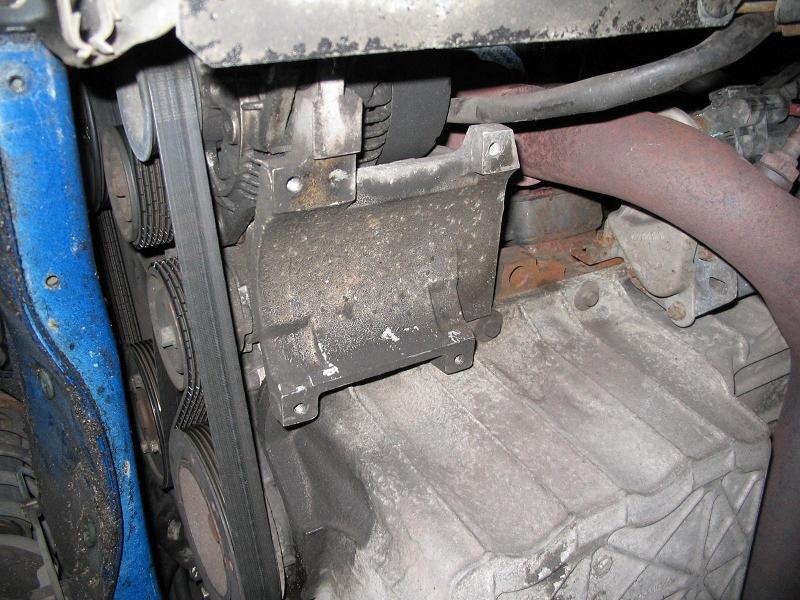

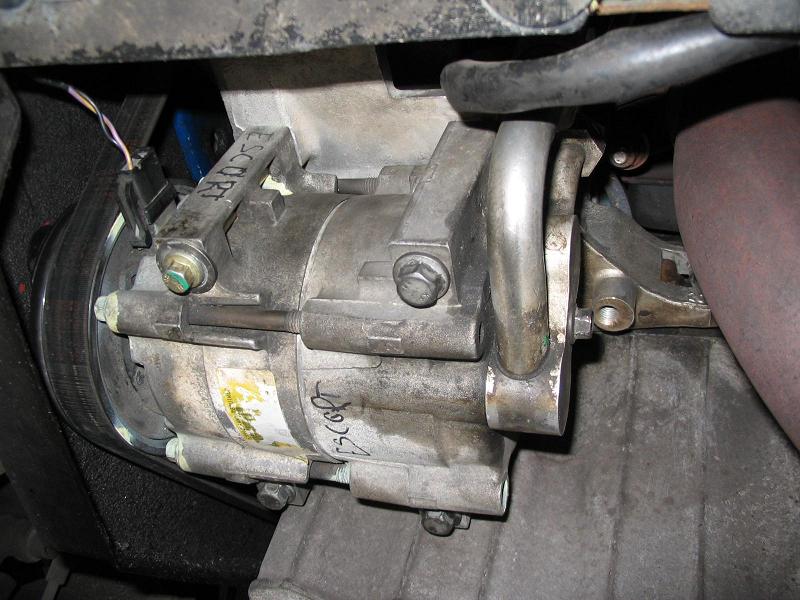

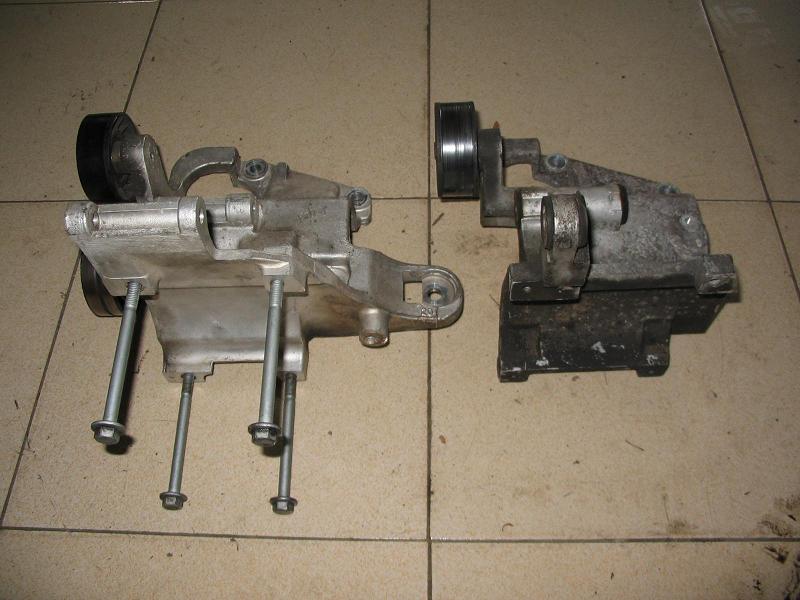

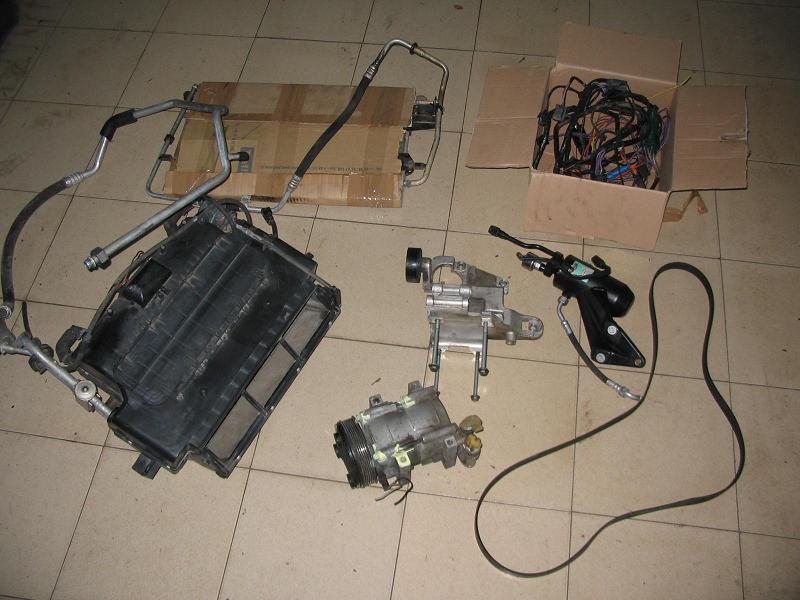

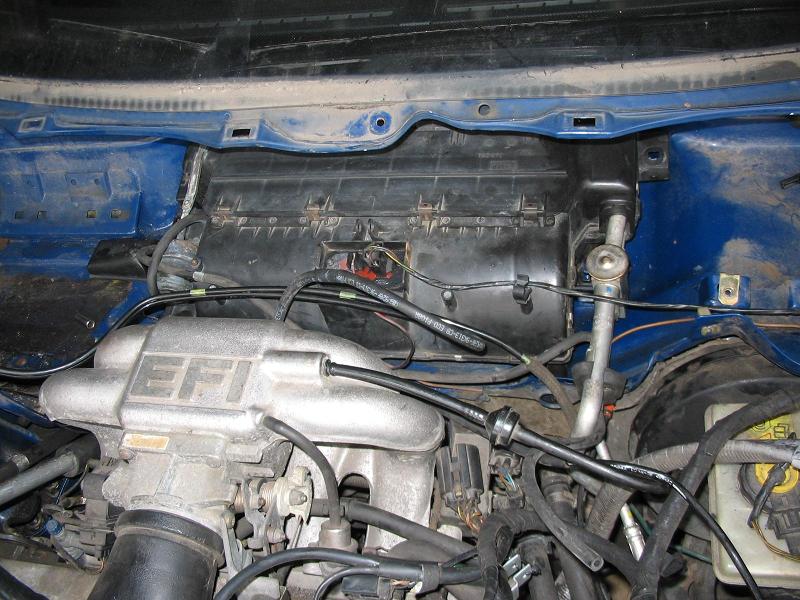

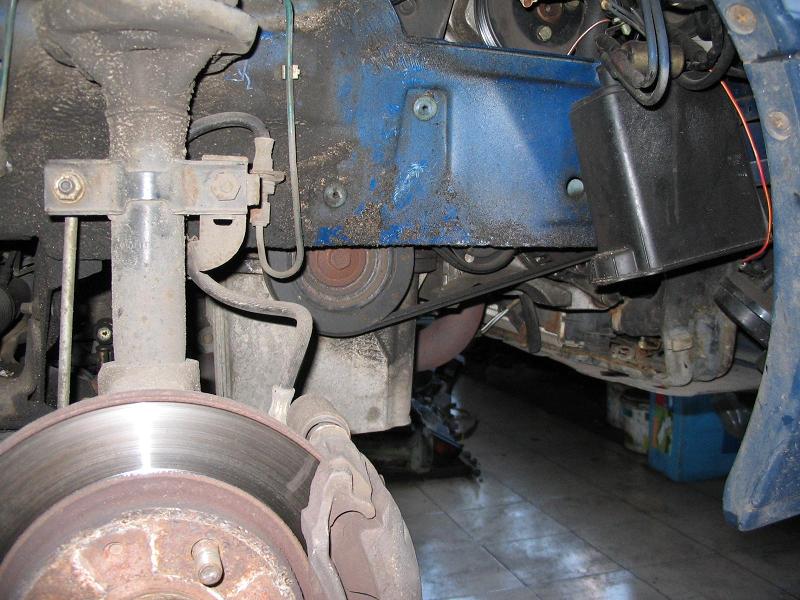

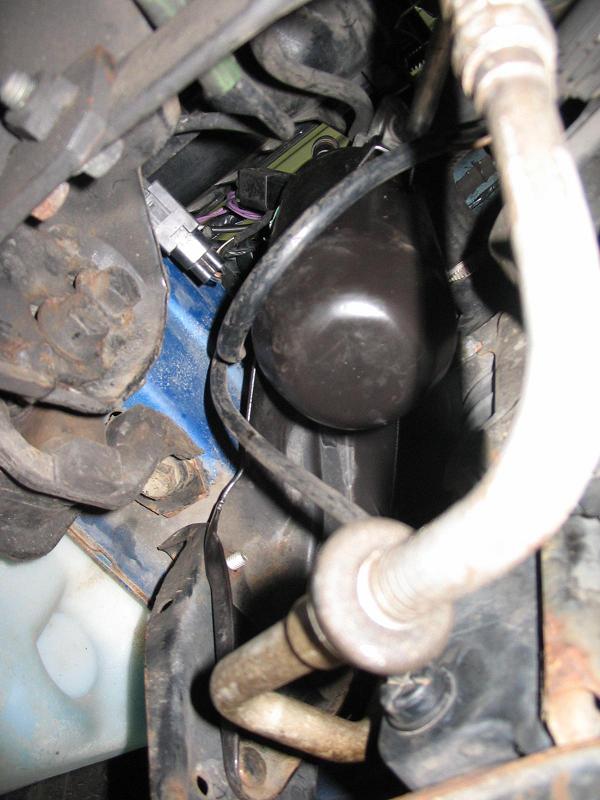

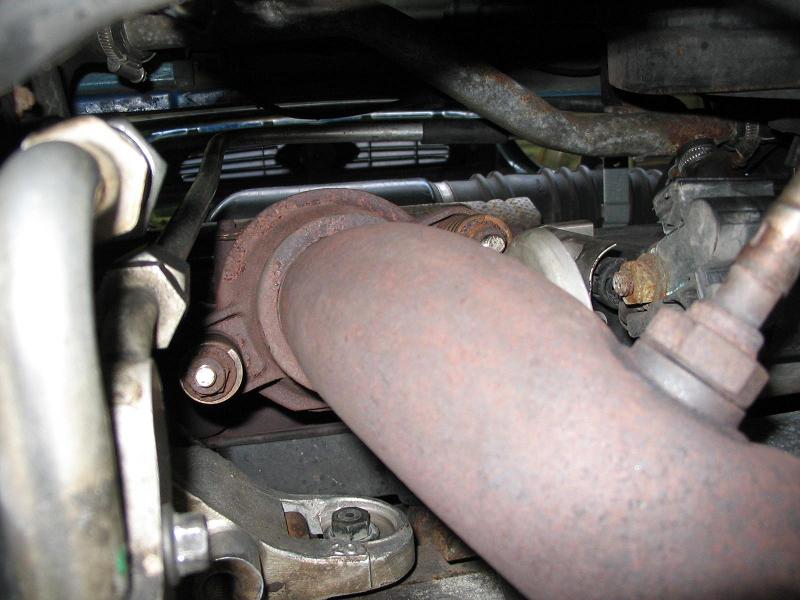

Przedstawiam moje boje z klimatyzacją w moim Escorcie.
Po analizie za i przeciw stwierdziłem że zakupię klimatyzację ( elementy klimatyzacji ) jednak z Escorta.
Niniejszym jednak będę miał prośbę o odpowiedź o ewentualne moje zapytania co do niektórych foto zamieszczonych przeze mnie.
Na dzień dzisiejszy uporałem się z montażem mechanicznym i częścią elektryki.

[AdamGr]

Przepraszam ale fotki mis ię pomieszały za nr 16 powinna być następująca 017 którą to w załaczniku podsyłam

[WieSiu]

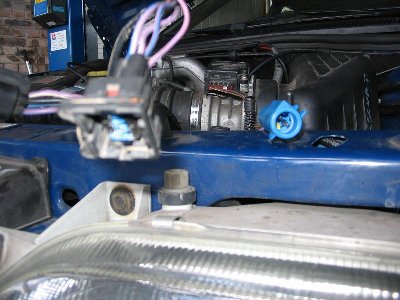

Obraz 019.JPG - powinienes miec w podszybiu taka pasujaca do tej dolozonej. A jak nie masz,to nie masz instalacji wewnatrz auata

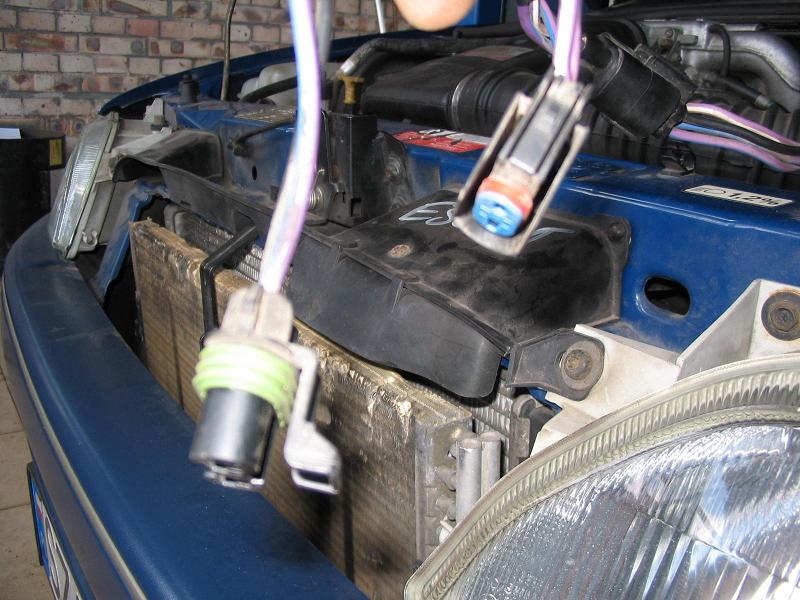

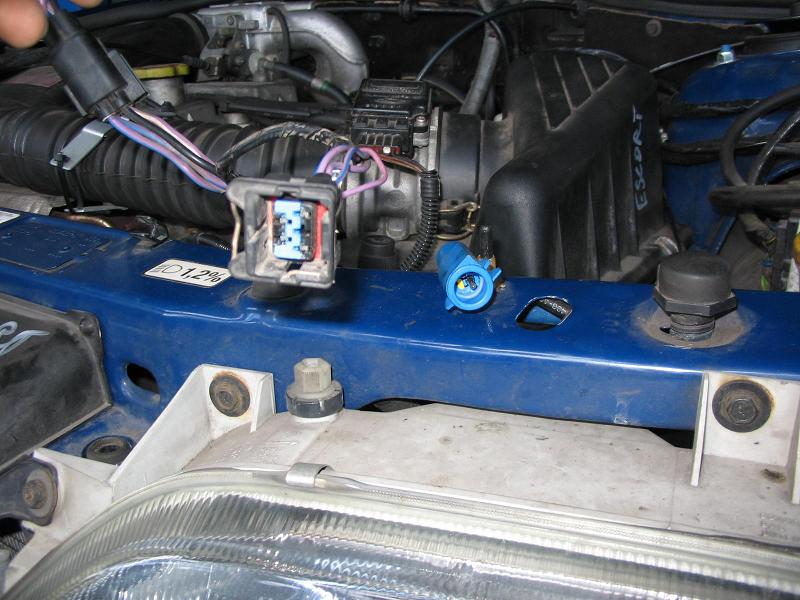

Obraz 018.JPG i 16- od wlacznika wentylatora chlodnicy (steruje wentylatorem, Ty pewnie masz taka okragla wtyczke z dwoma przewodami,a przy wersji z klima jest wlasnie taka wtyczka jak na fotce, z dwoma biegami wentylatora)

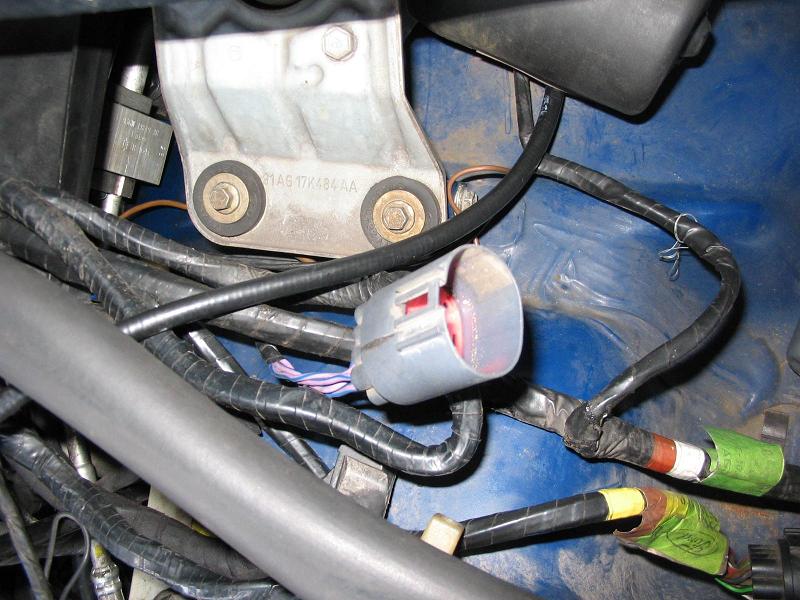

Obraz 017.JPG - tej po lewej nie kojarze nie mam pojecia co to jest, ta po prawej to pewnie od wentylatora, ale moge sie mylic, z tym, ze w wesji z klima powinna byc 4 przewodowa od wentylatora (wentylator wziales od dawcy ? bo tamten ma dodatkowo jeszcze rezystor)

[AdamGr]

Jak dla mnie to te na foto 17 są od wentylatora bo obie wychodzą z takiej wtyczki 6 pinowej ale wykożystane są 4 piny i kable są o dośc grubym przekroju takim na dość duże obciążenie prądowe.
Natomiast nie wiem co do 16 i 18 to jedna wtyczka okrągła jakby do jakiegoś czójnika (wody? - niebieska) i druga 5 pinowa wykożystane 4 piny i dosyć cienkie kable.
Co do foto 19 to wiem że do sterowania tyle że nie posiadam okablowania od strony deski
We wtyczce 5 pin wykożystane - i jak dla mnie to sterowanie obiegiem wewnętrznym i załączenie sprężarki tyle że od strony wyłącznika klimy i obiegu wewnętrznego mam tylko dodatkowo 2 kable do wykożystania reszta jest standardowa jak i w wersji bez klimy bo wyłącznik z wersji z klimą podpięty pod instalkę bez klimy uruchamia wentylator nawiewu zarówno na obiegu zamknietym jak i z zewnątrz na wszystkich trzech zakresach.
