Pocięte przewody od Immo

[Eskort mk7]

Witam serdecznie wszystkich użytkowników może jest lekarstwo na mój przypadek mam Forda Eskorta Mk7 1.4i 1996. Po serii nie przemyślanych ruchów linia biegnąca z pod kierownicy aż po ECU została pocięta dwu krotnie, a dokładnie przewody wychodzące z zielonej małej kostki w pinanej do modułu immo przy stacyjce z której wychodzą 4 czarne Ciękie przewody (jednakowe) tu zostały przecięte równo na pół,
wchodzące w duża okrągła (czarną) wtyczkę z której wychodzi później 8 kolorowych przewodów które też zostały przecięte na pół o następujących kolorach
2 żółto -zielone
2szaro-pomarańczowe
2 niebiesko pomarańczowe
Jeden biało zielony i jeden czarno biały
i one biegną bezpośrednio do Wtyczki dużej 60 pinowej ECU.
Czy jest wg jakiś sposób zlutowaniu tego wszystkiego odpowiednio?

[WieSiu]

Niestety trudny temat bez wiązki wzorcowej. Możliwe że kolega S3ci0r będzie Ci w stanie pomóc, powinien mieć taką wiązkę na wierzchu.

[kupiec]

Szczypior to ma wszystko w aucie na wierzchu
Na złomie nie można kupić takiej wiązki?

[Yagr]

Escorty ze szrotów już dawno w większości wygrzane w piecu....

[Eskort mk7]

Niestety trudny temat bez wiązki wzorcowej. Możliwe że kolega S3ci0r będzie Ci w stanie pomóc, powinien mieć taką wiązkę na wierzchu.

Było by świetne jak bym tak miał właśnie punkt zaczepienia może mi by się to udało przywrócić do funkcjonalności narazie jest porażka Stoję z robotą i pomysły mi się skoczyły

[WieSiu]

Może napisz wiadomość prywatną do niego. Za często tu nie wchodzi, a tak będzie mieć powiadomienie email.

[Eskort mk7]

A jak go znaleźć i gdzie szukać trochę tu nie ogarniam tak biegle
od wczoraj na stronie tu jestem

[kupiec]

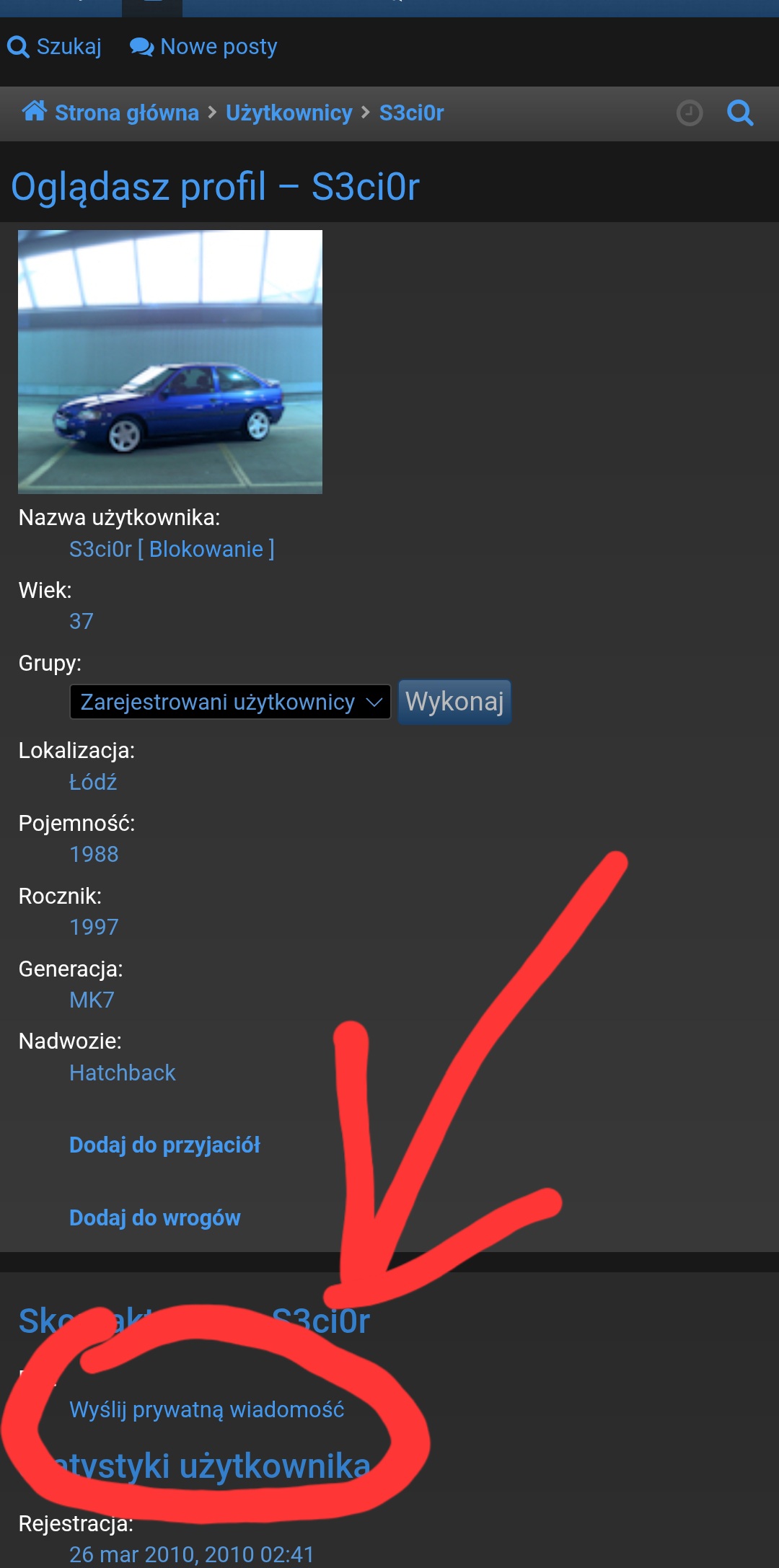

Na samym dole strony głównej po prawej stronie kliknij "uzytkownicy" i tam wyszukaj S3cior, kliknij w nick i pokae się jego panel i tam wyślij wiadomość

[Eskort mk7]

Dobra ogarniam powoli Dziekówa za wskazówki

[Yagr]

Kolego, a próbowałeś drogą... hm... oczywistą? Schemat, nr pinu we wtyczce itd...?

[WieSiu]

Yagr. A masz taki schemat ?

[kupiec]

Jak on się zna tak jak ja na prądzie i schematach to lepiej zapytać u fachowców

[Yagr]

Yagr. A masz taki schemat ?

Musiałbym przegrzebać kompa... od czasu cabrio nie miałem potrzeby w to zaglądać.... Może być ciężko Wujek Googlosław nie pomoże?


Patrząc na moduł IMMO z tego linku : https://www.partsbit.com/cars_parts/imm ... 92077.html
Widzę tam tylko pojedyncze przewody w różnych kolorach. Jak to zostało pocięte? Między wtyczka a immo i potem dale za wtyczką? Czyli tak jakby została wycięta wtyczka z instalacji??

Spróbuje poszukac jakichś schematów... Trzeba mieć rozpiskę wtyczek od ecu do IMMO i lecieć po kolei każdy przewód miernikiem.

[Yagr]

Zapewne nie znajde tego u siebie ale znalazłem coś takiego z fiesty mk6. To juz kolejna generacja w stosunku do twojego escorta ale jednak może być to pomocne...

[Yagr]

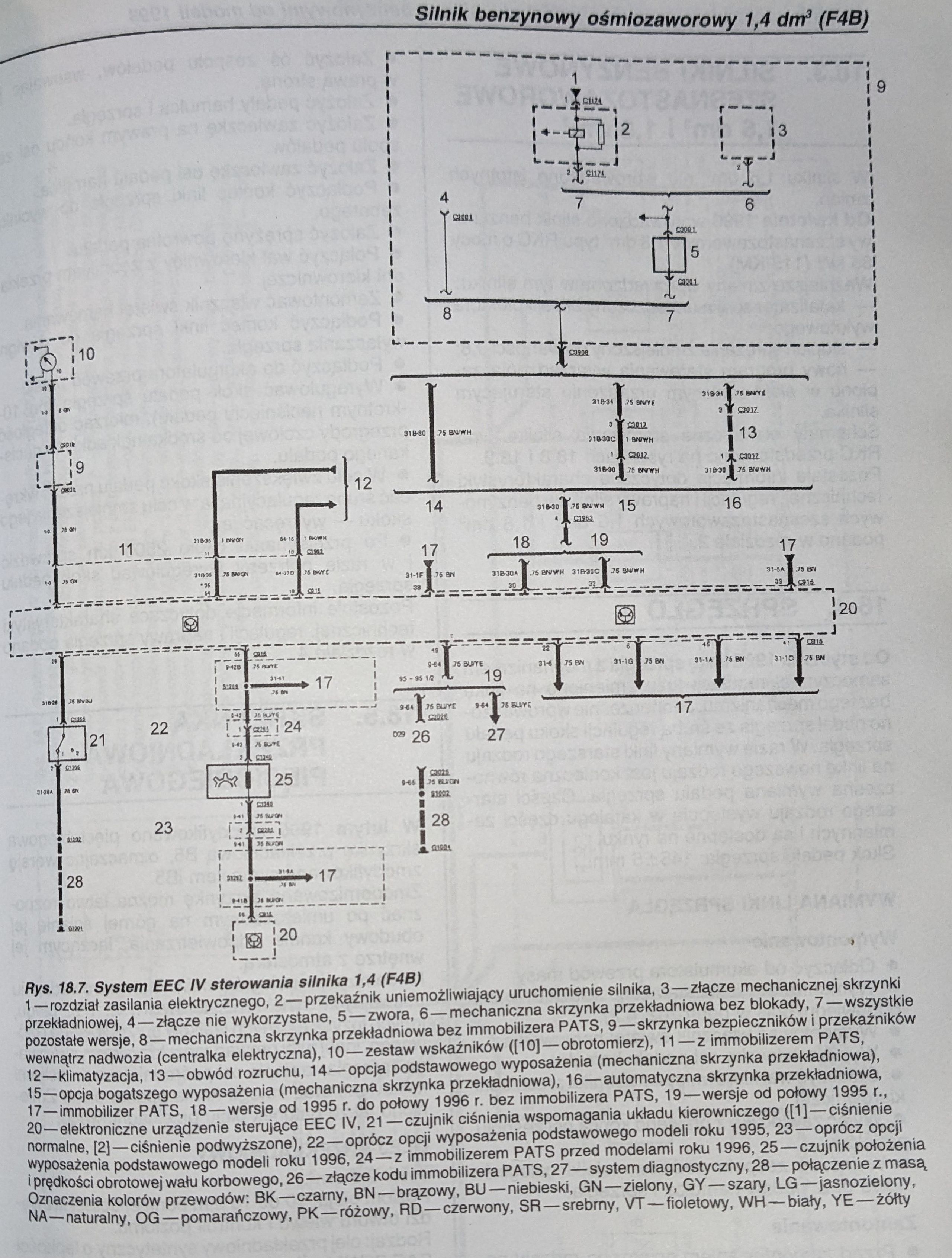

A poniżej już dla escorta z najbardziej popularnego źródła czyli WKŁ


Oczywiście sam moduł nie jest tu widoczny. ale powiązen piny juz tak.
